Kasten Kuormalavahyllyjen kantavuus ja mitoitus
Kuormalavahyllyt / lavahyllyt / trukkihyllyt on erikoislujasta teräksestä valmistettu Kasten P90 mallia ja on kehitetty kestämään teollisuusympäristöjen jatkuvaa kuormitusta ja trukkiliikennettä. Järjestelmän mitoitus perustuu SFS-EN 15512 -standardiin. P90 kuormalavahyllyistä voidaan toteuttaa jopa 30 metriä korkeita varastoja.
Kasten P90 -sarjan pylväselementeistä, eli päätytikkaista löytyy useita eri ainevahvuuksia, joiden avulla voimme mitoittaa juuri teidän kuormillenne sopivan pylväiden ja palkkien yhdistelmän. Kun rakenne optimoidaan kuormituksen mukaan, vältetään ylimitoitus ja saavutetaan selkeitä säästöjä hankintakustannuksissa. Tässä kannattaa kuitenkin huomioida tulevat kuormamuutokset sekä mahdolliset vaakapalkkitasojen lisäykset.
Pylväselementin, eli päätytikkaan kantavuus ilmoitetaan yhden hyllyjakson sallittuna kuormana, jonka se vaakapalkeilla kantaa.
Vakiosyvyys päädyissä on 1050 mm. Elementit ovat sinkittyä terästä.

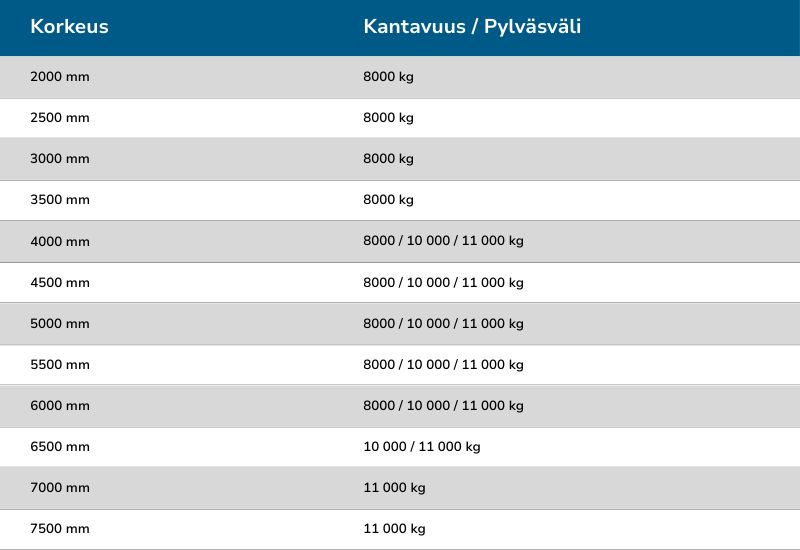

Kasten lavahyllyjen pylväselementtejä
Valikoimastamme löydät erikoislujasta teräksestä valmistetut Kastenin P90-pylväselementit, eli kuormalavahyllyjen päädyt. Kantavuuksia on kolme 8, 10 ja 11 tonnia per hyllyjakso. Kantavuus riippuu vaakapalkkien määrästä ja tyypistä.

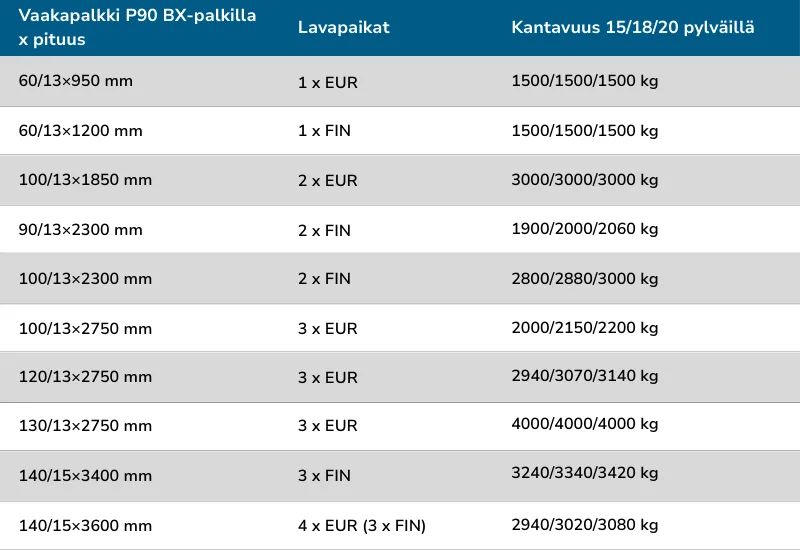

Kasten lavahyllyjen vaakapalkit
Valikoimastamme löydät suorakaideprofiiliset Kasten Box-vaakapalkit, jotka on polttomaalattu oranssiksi. Palkit sopivat myös aiempiin Kasten P90- ja P100-hyllyjärjestelmiin.
Kuormalavahyllyjen kantavuudesta ja mitoutuksesta usein kysyttyä:
Alle on koottu yleisimmät lavahyllyjen kantavuuteen liittyvät kysymykset ja vastaukset.
Mitä kannattaa ottaa huomioon varastohyllyjen mitoituksessa?
Suunnitteluprosessissa kannattaa ottaa huomioon varastotilan mitat kuten korkeus, leveys ja pituus, lattian kantavuus pistekuormalle, mahdolliset esteet seinillä tai LVIS rakenteet katossa. Myös materiaalivirtojen reitit sekä niiden tiedossa olevat tulevaisuuden muutokset on syytä ottaa huomioon. Lavakuormien ohella on hyvä miettiä palkkien tai kuormien lisäyksien vaikutukset. Hyllykäytävien leveysmitoitus tulee olla turvalliseen käyttöön mitoitettu, kuten myös hyllyjen turvavarusteet. Oikein mitoitettu varasto on tehokas. Trukkikaluston mitoitus, kapasiteetti, nostokorkeudet ym on mietittävä hyllyjen suunnittelun yhteydessä kuin myös nykyisen kaluston soveltuvuus. Poistumisteiden ja henkilökulun järjestäminen turvallisesti on otettava huomioon turvallisuuden varmistamiseksi.
Mikä on Kasten kuormalavahyllyn maksimikantavuus?
Perinteisen Kasten P90 kuormalavahyllyn tasokantavuus on jopa 5000 kg usealla vaakapalkilla toteutettuna, kun taas maksimi välikkökantavuus on jopa 30 000 kg. Kasten P90-kuormalavahyllyjen kantavuudet perustuvat SFS-EN 15512-standardin mukaisiin koemittauksin varmistettuihin lujuuslaskelmiin.
Mikä vaikuttaa lavahyllyn kantavuuteen?
Hyllyn kantavuuteen vaikuttaa monet asiat, kuten elementtien ja vaakapalkkien mitat sekä niiden yhdessä muodostama jäykkyys. Erityisen tärkeä seikka on alimman vaakapalkin etäisyys lattiasta, joka määrää yhdessä pylvään alaosan hoikkuuden kanssa koko hyllyjakson kantavuuden. Nämä kannattaa pitää mielessä, ennen kun miettii hyllyjärjestelmän mitoitusta. Kannattaa miettiä varastosi tarpeita ja minkälaisia kuormia tulet hyllylle sijoittamaan. Tarvittavat hyllyjen lisäosat vaikuttavat myös mitoitukseen, kuten vetotasot, tunnelisuojat ja tynnyrialustat.
Mistä suunnitteluapua hyllyjärjestelmän valintaan?
Me Rastecilla tarjoamme suunnitteluapua hyllyjen valintaan, aina suunnittelusta asennukseen. Vuosikymmenien kokemuksella voimme suunnitella ja miettiä teille sopivan mitoituksen ja layoutin, joilla saadaan aikaan hyvin toimiva tehokas varasto. Oikeaoppinen asennus pitää huolen, että varastosi täyttää vaadittavat turvallisuusvaatimukset. Tulemme tarvittaessa paikanpäälle kartoittamaan tarpeitanne ja sekä tilaa johon varasto on suunnitteilla, jotta saamme parhaimman kokonaiskuvan.
